온도조절밸브/Temperature Regulating Valve


SWCV-6 (워터링 정수위)

      - Water, Oil





Features

  • 대형탱크의 온도제어에 탁월한 기능을 갖고 있으며 작동이 매우 예민하고 용량이 크며, 차압이 높은 곳에서도 사용할 수 있다.
  • 설치가 간편하고 주로 온수탱크, 열교환기 등의 온도제어에 사용된다.
  • PILOT밸브는 사양에 따라 정변 또는 역변으로 제작되며, 대용량으로 밸브를 통과하는 유체는 물이고, 주로 냉각시스템에 사용됩니다.

Dimension (Unit:mm)

SIZE 40A 50A 65A 80A 100A 125A 150A 200A
L 250 250 270 330 360 370 450 480
H1 70 80 90 95 110 125 145 170
H2 500 500 520 550 650 670 700 750

Specification

적용유체 사용압력 온도조절범위 작동최소차압 접속방법 작동최소차압 재 질
Water, Oil MAX.10kg/㎠g MAX
80℃ 		0.5kgf/㎠ KS10K FF
FLANGE		 20kg¹/㎠g - Body : GC200
- Trim : STS,BSBM
- Diaphragm NBR


배관도 예

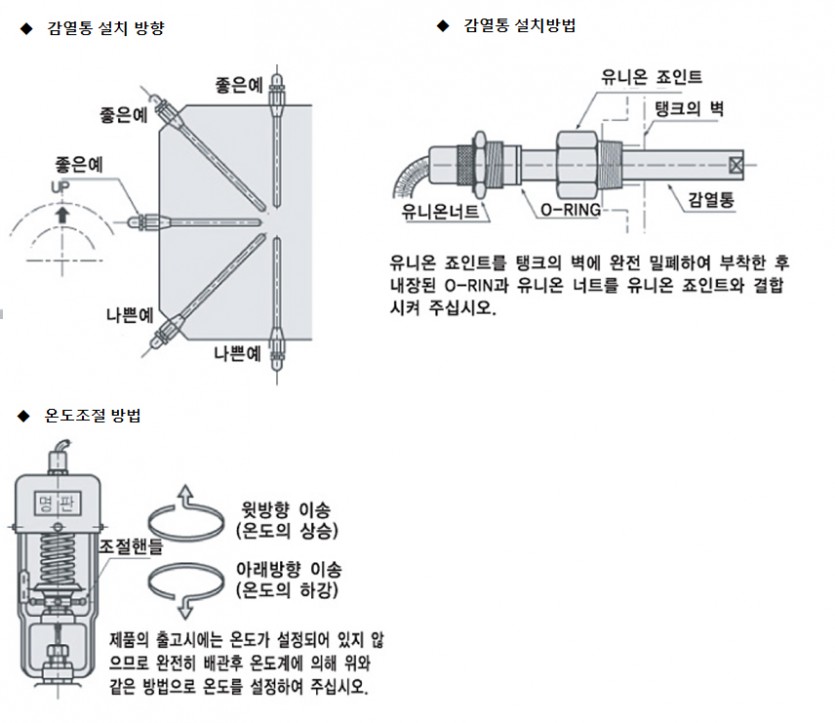

설치시 유의사항
