온도조절밸브/Temperature Regulating Valve


STRV-1(직동식)

      - Steam, Water, Oil


Features

  • 대형탱크의 온도제어에 탁월한 기능을 갖고 있으며 작동이 매우 예민하고 용량이 크며, 차압이 높은 곳에서도 사용할 수 있습니다.
  • 설치가 간편하고 취급이 용이합니다.
  • 주로 온수탱크, 열교환기 등의 온도제어에 사용합니다.

Dimension (Unit:mm)



◈-1(직동식), Screwed

Size 15A 20A 25A 32A 40A 50A
L 100 100 110 130 140 160
H₁ 42 42 43 50 52 55
H₂ 360 360 370 385 385 390

◈STRV-1(직동식), Flanged
Size 15A 20A 25A 32A 40A 50A
L 188(140) 188(140) 188(148) 205(168) 205(180) 220(198)
H₁ 85(65) 85(65) 85(70) 90(75) 95(80) 105(95)
H₂ 410(360) 410(360) 420(370) 435(385) 445(385) 460(390)

※ ( ) 안은 STS BODY

Specification

적용유체 적용압력 온도조절범위 작동 최소차압 접속방법 줄동관 길이 재 질
STEAM,
WATER, OIL		 MAX 5kg/㎠ * 40~120℃40~60℃
50~70℃ 60~80℃ 70~90℃
80~100℃100~120℃		 0.5kg¹/㎠g?
 KS10KFF
PT Screwed		 2m
(2m이상:주문생산)		  BODY : GC200,BC,STS
 TRIM : STS,BSBM
피가열유체 물,기름,액체 본체적용온도 220℃이하 감열통 적용압력 10kgf/㎠이하
허용누설량 정격유량의 0.05%이하

※ 중동관 길이 2m 이상은 주문 생산 가능함
※ 상기 표시 사항은 제품에 대한 기본 안내이며, 고객사가 제시하는 사양에 의해서 협의 후, 주문 제작하여 공급 가능합니다.
※ 품질관리를 위한 제품사양(구조, 치수, 재질 등)이 사전 예고 없이 변동 될 수 있습니다.

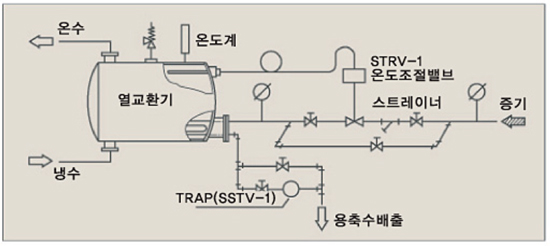

배관도 예

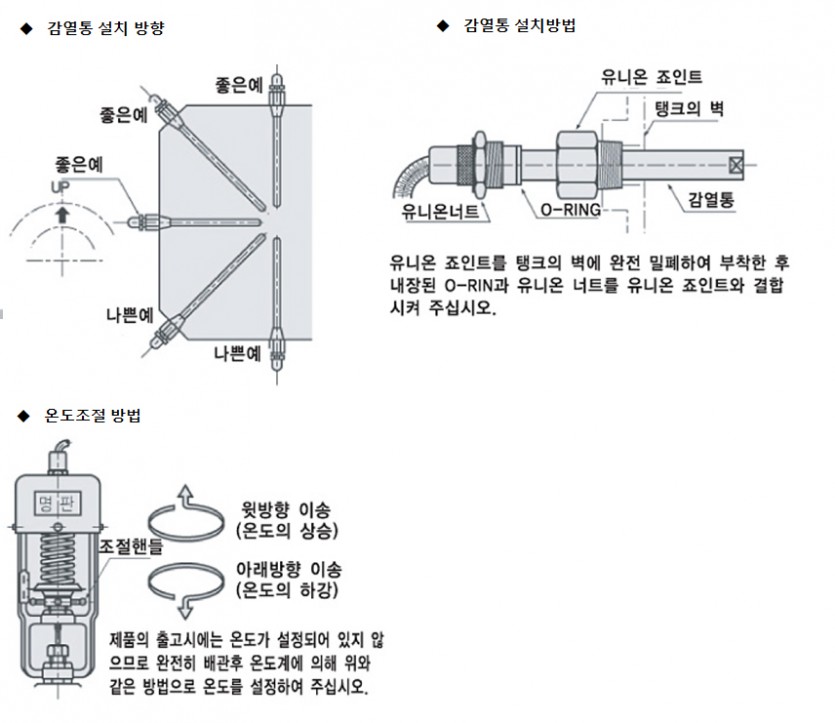

설치시 유의사항
