1차압력조절밸브/Primary Pressure Regulating Valve

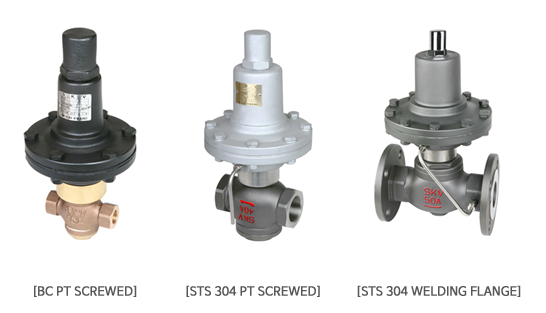

SDPV-2 (차압,릴리프밸브)

      - Water, Oil, Air, Gas,산소, 질소, 증류수

Features

  • 소형 경량으로 취급이 쉽다.
  • 수직, 수평 어느 방향으로도 설치가 가능하다.
  • Diaphragm은 N.B.R/Viton에 특수 가공된 포직을 이중으로 삽입하여 내구력이 탁월한 Self Control Type이다.
  • Pump 2차측 또는 다른 2차측에 필요한 압력을 일정하게 1차측에서부터 조정하므로 배관 또는 주요 기기를 보호하고, 설비를 안전하고 효율적으로 운영하는데 사용한다.

Dimension (Unit:mm)





    • ◈Flange type
    (단위:mm)

    SIZE 15A 20A 25A 32A 40A 50A
    L 140 140 148 168 180 198
    H1 65 65 70 75 85 95
    H2 265 265 270 300 310 320
    ◈Screwed type
    (단위:mm)

    SIZE 15A 20A 25A 32A 40A 50A
    L 100 100 110 130 140 160
    H1 42 42 43 50 52 55
    H2 250 250 265 270 275 290

    ※ 상기 치수는 기본사양이며, 사양에 따라 다이아후렘 면적 등 치수가 변경될 수 있습니다.

    Specification

    적용유체 사용압력 사용온도 접속방식 재 질 구동형식
    Water, Oil, Air, Gas,산소,질소, 증류수 Max.10kgf/㎠g 이하 Max. 80℃ KS 10K, FF FLANGE •Body : BC6, STS
    •Trim : STS, BSBM     		Diaphragm Acting
    PT SCREWED

    ※ 중온수용, 20K용 주강, ALL STS는 주문생산
    ※ 상기 표시 사항은 제품에 대한 기본 안내이며, 고객사가 요청하는 사양에 의해서 협의 후, 주문 제작하여 공급 가능합니다.
    ※ 품질 관리를 위한 제품사양(구조, 치수, 재질등)이 사전 예고 없이 변동 될 수 있습니다.

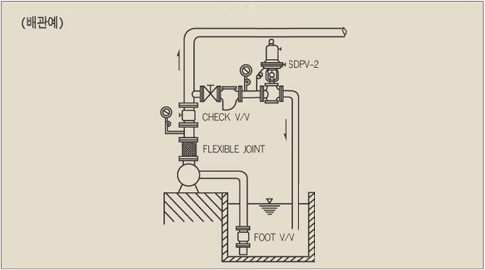

    배관도 예
