모터컨트롤밸브/Motor Control Valve

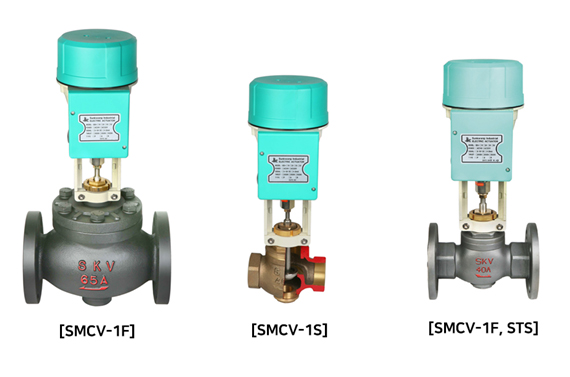

SMCV-1F, SMCV-1S

      - Steam, Water, Air, Hot Oil

Features

  • 2위치제어(ON-OFF) 및 비례제어(EQUAL-PERCENTAGE)에 사용한다.
  • 단식SEAT구조이며, 밀폐성이 우수하고, 구조가 간단하다.
  • 차압이 높은 경우에는 SMCV-3F MODEL을 권장한다.

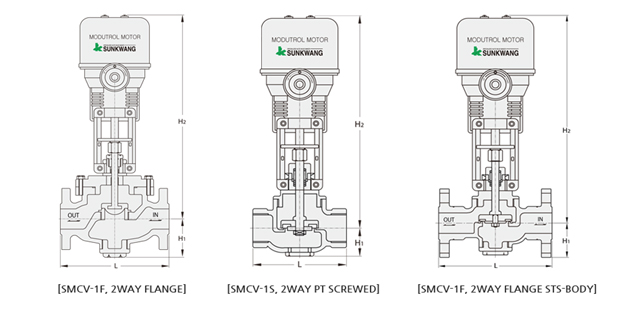

Dimension – SMCV-1F, SMCV-1S (Unit:mm)


◈ SMCV-1F, Flanged
SIZE 15A 20A 25A 32A 40A 50A 65A 80A 100A 125A 150A
L 188 188 188 205 205 220 265 280 330 370 412
H1 80 80 85 95 95 105 110 120 140 170 190
H2 430 430 430 445 445 445 445 470 485 500 520
CV 6 6 10 16 25 44 68 110 200 265 390
차압한계(kgf/㎠) 10 10 10 8 3 2 1.8 1.2 0.6 0.4 0.4
※ 200A이상 주문생산

◈ SMCV-1S Screwed, SMCV-1F(STS)
SIZE 15A-20A 25A 32A 40A 50A
L 100(140) 110(148) 130(168) 140(180) 160(198)
H₁ 65 70 75 85 95
H₂ 265 270 300 310 320
CV 5 8 14 22 37
차압한계(kgf/㎠) 10 10 8 4.5 3
※ (  ) : STS BODY

Specification

적용 유체 사용 압력 사용 온도 접속 방식 재질 구동형식
WATER, STEAM,
AIR,
HOT OIL(220 ~ 350℃) 		MAX
10kgf/㎠g
 20kgf/㎠g 		MAX 180℃
(모터주위온도: -10 ~ 60℃) 		KS 10K/20K
FLANGE 		BODY : STS, BC6, GC,
ScPH2
TRIM : STS 		ON-OFF 비례식
PT SCREWED
※ Note
  • 20K용 (C.S. STS)은 주문제작
  • 200A 이상은 주문 제작
