다이아프램-비례제어식 컨트롤밸브 /Pneumatic Actuator Globe Control Valve


SPCV-1(비례제어식)

      - Water, Steam,, Air, Gas, Oil


Features

  • Diaphragm식 Globe Valve로 구조가 간단, 견고하다.
  • Stem의 Packing은 특수 오링으로 제작되고, Diaphragm은 N.B.R에 특수가공된 이중포직을 삽입하여 장기간 사용해도 탁월한 성능과 내구력을 유지함.
  • 정밀한 바란스 구조에 의한 포트를 선정하여 유량을 정밀하게 제어할수 있다.
  • 종/횡 어떤 조건에서도 사용이 가능하다.
  • Valve Body와 구동부를 연결하는 Yoke부위에는 특수 Teflon Sealing과 Viton Sealing축에 삽입하여 작동횟수에 관계없이 탁월한 성능을 유지시킨다.

Dimension [SPCV-1]

SPCV-1, Flanged

SIZE 구분 15A-20A 25A 32A 40A 50A 65A 80A 100A 125A 150A
L Flange 188 188 205 205 220 265 280 330 370 412
STS Flange 140 148 168 180 198 265 280 330 370 412
H1 H1 80 85 90 95 105 110 110 140 170 190
H2 H2 575 575 610 610 630 680 710 730 770 780
CV CV 5 8 14 22 37 62 95 150 237 330

SPCV-1, Screwed

SIZE 15A~20A 25A 32A 40A 50A
L 100 110 130 140 160
H1 65 70 45 85 95
H2 265 270 610 310 320
CV 5 8 14 22 37

Specification [SPCV-1]

적용 유체 사용 압력 사용 온도 접속 방식 재질 구동형식 악세사리
WATER,
STEAM,
AIR,
GAS,
OIL 		MAX
10kgf/㎠g
 20kgf/㎠g
 30kgf/㎠g
 MAX 80℃ KS 10K/20K/30K
RF/FF
FLANGE,
ANSI 150#/300#/600#
RF FLANGE 		BODY :  GCD450,
SCPH2, SCS13
TRIM : STS, PTFE
단동식

• E/P Positioner
• Sol. Valve,
• Air Regulator,
• Air Set.
PT SCREWED BODY :  BC, A351 CF8
TRIM : STS, PTFE
※ Note
  • 온도 80℃ 이상은 주문생산
  • ANSI, DIN 주문생산
  • STS316, STS316L은 주문생산
  • Steam용은 10K 미만만 제작 가능

사용시 주의사항

  • 운반이나 취급, 혹은 사용 중에 제품에 과도한 진동, 충격을 주면 고장의 원인이 될 수 있다.
  • 사양온도범위를 초과하여 사용하면 고장의 원인이 될 수 있다.
  • 사용하지 않는 배관연결 구멍에는 항상 Blind Plug를 사용해야 한다.
  • Positioner를 사용하지 않고 실외에 장기간 방치할 경우에는 비가 유입되지 않도록 본체 덮개를 씌워 두어야 한다.
  • 고온 다습한 환경이라면 내부에 응축수가 고이지 않도록 조치해야 한다.

Cv값의 계산

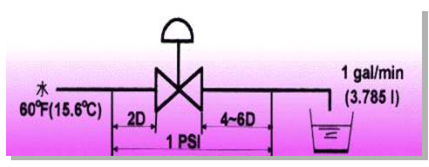

◆ Cv의 정의
  • 유량계수(Cv: Flow Coefficient)
  • 15.6℃(60oF)의 맑은 물을 이용하여 밸브 전후의 압력 차를 1PSI(0.07kg/cm2)로 유지하여 흐르게 했을 때의 유량을 GPM(3.785ℓ/min)단위로 나타낸 값을 말한다. (PSI : Pound per Square inch, GPM : Gallon Per Minute)
  • 예1) Cv=40 이라면 차압이 1psi 일때 1분간에 40gal의 물을 통과 시킬 수 있는 valve를 말함.
  • 예2) Cv값이 1.2의 밸브라면 위의 상태에서 물을 흘렸을 때, 1.2×3.78=4.54 즉, 4.54 l/min 가 흐르는 밸브가 된다.
  • Cv값을 유효 단면적으로 환산하려면, 일반적(스풀밸브일 경우)으로 18.45를 곱하고, 포핏 밸브인 경우에는 밸브부가 합성고무이므로, 사용압력에 의하여 밸브 스트로크가 약간 달라서, 계수는 18.45보다 조금 커진다.

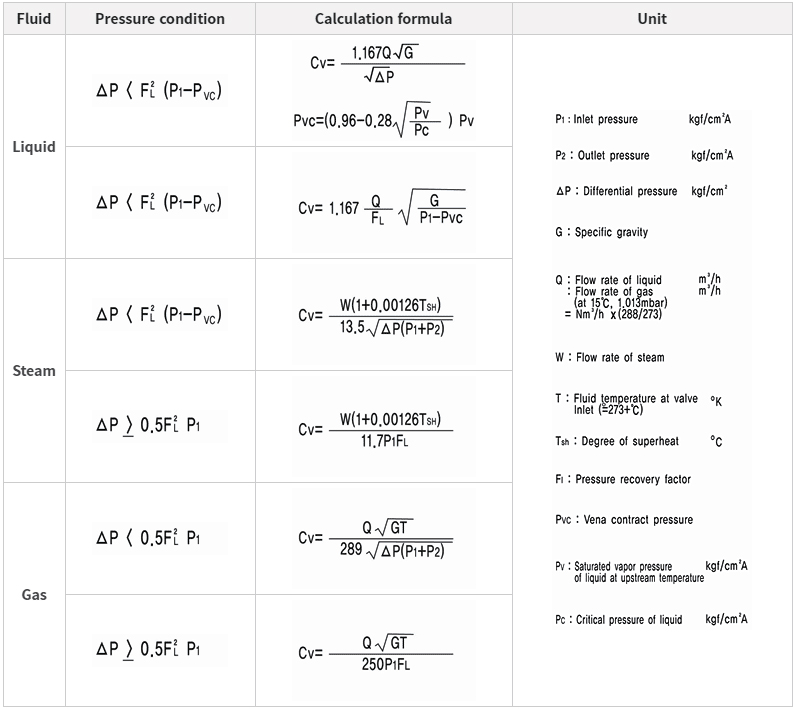

◆ Cv값의 계산 개요
  • Cv값을 계산하기 위한 공식은 FCI(Fluid Control Institute,1952년)과 ISA(Instrument Society of America,1976년)가 있으며
  • 예2) Cv값이 1.2의 밸브라면 위의 상태에서 물을 흘렸을 때, 1.2×3.78=4.54 즉, 4.54 l/min 가 흐르는 밸브가 된다.
  • 가장 실용적이고 취급이 쉬운 FCI식을 많이 사용하며 필요시 ISA방식에 의한 보정 실시.
  • 일반적으로 현장에서는 FCI식을 사용하여 Cv를 계산하며 이때는 1~10%의 오차가 발생.

컨트롤 밸브 누설 등급(Control Valve Leakage Classification)

  • 컨트롤 밸브 시트 누설등급 : 밸브 차단시 밸브 시트 누설량이 어느 정도까지 허용될 수 있는 지 확인.
  • 규정 : ANSI B16.104 (정격 Cv값ⅹ%로 표시) / FCI 70-2 및 IEC 60534-4)
누설 등급 최대 누설 허용 시험 매체 시험 압력 시험 등급 절차
클래스 I / / / 테스트 불필요
클래스 II 정격 용량의 0.5 % 50-125F (10-52C)의
공기 또는 물		 3.5 bar, 작동 차동 중
낮은 쪽		 45 ~ 60 psig 이하 또는
최대 작동 차동
클래스 III 정격 용량의 0.1 % 상동 상동 상동
클래스 IV 정격 용량의 0.01 % 상동 상동 상동
클래스 V psi 차 분당 포트 직경의 인치당
물 분당 0.0005 ml		 50-125F (10-52C)의 물 ANSI 플러그를 초과하지 않는 밸브
플러그의 최대 서비스 압력 강하.		 밸브 플러그의 최대 서비스 압력은
ANSI 등급을 초과하지 않아야 합니다.
클래스 VI 포트 직경을 기준으로 다음표에 표시된
양을 초과하지 마십시오.		 50-125F (10-52C)에서 공기
또는 질소		 밸브 플러그에서 3.5 bar(50 psig)
또는 최대 정격 차압 중 낮은 값.		 밸브 플러그의 최대 서비스 압력은
ANSI 등급을 초과하지 않아야합니다.

◆ Class Ⅵ의 누설률
Nominal port diameter Leakage factor
Inches(B) (mm) mℓ PerMinute Bubbles per minute
1" 25 0.15 1
1½" 38 0.30 2
2" 51 0.45 3
2½" 64 0.60 4
3" 76 0.90 6
4" 102 1.70 11
6" 152 4.00 27
8" 203 6.75 45
