Y타입 피스톤콘트롤밸브/Y-type Piston Control Valve

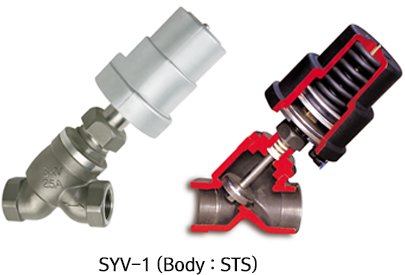

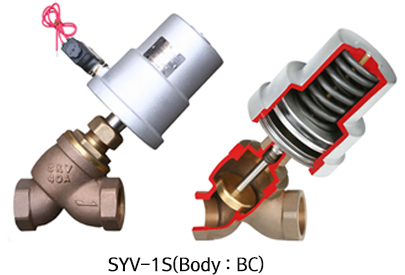

SYV-1, SYV-1S

      - Steam, Water, Oil, Air, Gas

Features

  • 소형, 경량이며 복잡한 설치공간에 사용이 탁월하다.
  • Actuator 구동부에 특수 Al, Pipe를 삽입, Piston 왕복운동시 기밀성과 원활성을 확보해준다.
  • Yoke부분, Packing Guide의 가공은 일체로 되어 있어 안전에 만전을 기함.
  • STS재질은 염액이 흐르는 염색 Line Styroper 기계, 화학, 제철 등의 플랜트에 적합하다.
  • BC6 재질은 스티로폼 생산라인에 많이 쓰인다.

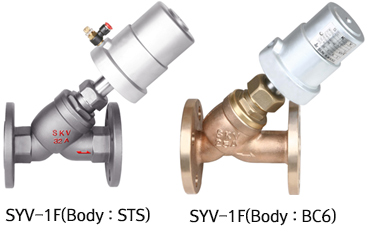

SYV-1F

      - Steam / Water / Oil / Air / Gas

Features

  • 설치가 간단하며 분해,조립이 용이하다.
  • STS, BC6(Bronze) 청동주물로 되어 있어 부식 위험이 없다.
  • 공압 3kg¹/㎠g이상이 되어도 스프링 변형이 없다.
  • T타입 밸브보다 배출량이 30%이상 많으면서 동파의 위험이 없다.

Dimension (Unit:mm)





    • ◈SYV-1, 1S, Screwed (Body : BC, STS)

    Size 15A 20A 25A 32A 40A 50A
    L 100 100 110 130 140 160
    H₁ 18 18 25 30 35 40
    H₂ 185 185 200 225 270 280
    CV 5 6 8 14 22 36

    ◈SYV-1F, Flanged(Body : BC, STS)

    Body Size 15A 20A 25A 32A 40A 50A 65A
    BC L 140 140 148 168 180 198 240
    STS L 155 160 170 190 200 220 240
    BC, STS All H₁ 48 50 63 67 70 78 88
    H₂ 185 185 200 225 270 280 290
    CV 5 6 8 14 22 36 58

    Specification

    모델 접속방식 재질 적용유체 사용압력 사용온도 구동방식 AIR압력
    SYV-1 PT Female
    Screwed    		 BODY: STS304
    TRIM: STS    		 AIR
    N₂
    WATER
    STEAM
    O₂
    (HOT)OIL    		 1~10kg/cm²
    11~20kg/cm²
    21~30kg/cm²
    		 -0.5~250℃
    (Viton,Teflon)
    &
    250~300℃
    (Graphite,STS)    		 Air To
    Open,
    Spring
    Close(Fail Close)     		3kg/cm²
    이상
    SYV-1S PT Female
    Screwed    		 BODY: BC6
    TRIM: BSBM,STS
    SYV -1F Flanged 10K,20K,30K BODY: STS304 / BC6
    TRIM: BSBM,STS
    ※ Note
    • 20K, 30K용은 주문생산
    • SYF-1F(STS) 모델은 용접형으로 면간거리(L)는 고객사 요청에 맞춰 조정이 가능함
